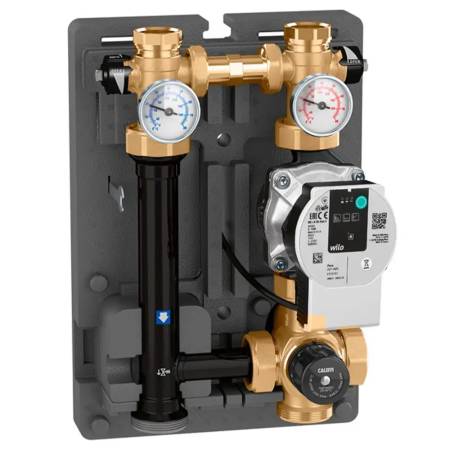

Caleffi gruppo di regolazione termostatica per impianti di riscaldamento 125 mm 166600HE3

Caleffi gruppo di regolazione termostatica per impianti di riscaldamento 125 mm 166600HE3

Caleffi serie 166 cod. 166600HE3. Con pompa PARA 25/7.Interasse 125 mm misura DN 25 (1”). Temperatura di taratura 25–50 °C.

Gruppo di regolazione termostatica per impianti di riscaldamento. l gruppo di regolazione termostatica svolge la funzione di mantenere costante, al valore impostato, la temperatura di mandata del fluido distribuito in un impianto a bassa temperatura per pannelli radianti a pavimento o per radiatori. Completo di pompa ad alta efficienza, valvola miscelatrice a tre vie termostatica con sensore di temperatura integrato, termometri di mandata e ritorno, valvole di intercettazionecircuito secondario e coibentazione a guscio preformata.

Il gruppo è reversibile, infatti è possibile invertire la mandata da destra a sinistra, in funzione delle esigenze di installazione.

• Pmax di esercizio: 10 bar.
• Tmax ingresso primario: 100 °C.
• Alimentazione: 230 V - 50/60 Hz.
• Attacco lato impianto: 1” F.
• Attacco lato caldaia: 1 1/2” M.
• Interasse: 125 mm.

Particolarità costruttive:

Sensore termostatico a bassa inerzia:

L’elemento sensibile alla temperatura, “motore” della valvola a tre vie termostatica, è caratterizzato da una bassa inerzia termica; in questo modo può reagire velocemente alle variazioni delle condizioni di pressione e temperatura in ingresso, riducendo i tempi di risposta della valvola.

Regolazione temperatura e bloccaggio:

La manopola di comando permette una regolazione della temperatura, tra min e max, su un giro (360°). E’ inoltre dotata di sistema antimanomissione per il bloccaggio della temperatura al valore impostato.

Regolazione temperatura:

La regolazione della temperatura al valore desiderato avviene mediante la manopola di manovra con scala graduata di cui è dotata la valvola miscelatrice a tre vie.

Principio di funzionamento:

L’elemento regolatore della valvola a tre vie termostatica è un sensore di temperatura, completamente immerso nel condotto di uscita dell’acqua miscelata. Mediante il suo movimento di contrazione o dilatazione, esso stabilisce in modo continuo la giusta proporzione tra acqua calda, proveniente dalla caldaia, e acqua di ritorno dal circuito pannelli. La regolazione di questi flussi avviene per mezzo di un otturatore sagomato che scorre in un apposito cilindro tra la sede di passaggio dell’acqua calda e quella dell’acqua di ritorno dal circuito. Anche a fronte di una modifica delle condizioni di carico termico del circuito secondario oppure della temperatura di ingresso dalla caldaia, la valvola miscelatrice regola automaticamente le portate di acqua fino ad ottenere la temperatura impostata.

Serie 166:

Gruppo di regolazione termostatica per impianti di riscaldamento, applicabile su SEPCOLL serie 559. Configurazione con flusso verso l’alto e mandata lato destro, reversibile. Attacchi al circuito primario 1 1/2” M (ISO 228-1). Attacchi al circuito secondario 1” F (ISO 228-1). Interasse attacchi 125 mm. Campo di temperatura di regolazione 25–50 °C. Precisione di regolazione ± 2 °C. Temperatura massima di ingresso al circuito primario 100 °C. Pressione massima di esercizio 1000 kPa (10 bar). Pressione minima di esercizio 80 kPa (0,8 bar). Completo di valvola a tre vie termostatica con sensore integrato, otturatore in PSU, molle in acciaio inox, tenute in EPDM. Pompa ad alta efficienza PARA 25/7, grado di protezione IPX4D. Termometri doppia scala 0–80 °C (32–176 °F). Valvole di intercettazione circuito secondario. Tubo di collegamento in acciaio Fe360. Ritegno con corpo in ottone, otturatore in PPAG40. Con coibentazione a guscio preformata in EPP.
