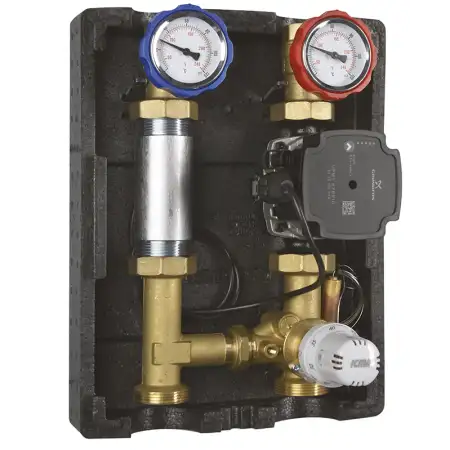

Icma gruppo di rilancio con miscelazione a punto fisso posizione mandata a destra 94R002AEDP329

Gruppo di rilancio da 3/4 con miscelazione a punto fisso posizione di mandata a destra Icma 94R002AEDP329

Gruppo di rilancio con miscelazione a punto fisso, completo di valvola miscelatrice a 3 vie regolata dalla testa termostatica con sensore a distanza art. 995 da posizionare a contatto o a immersione sul tubo di mandata all’impianto in modo da ottenere la temperatura desiderata del fluido (campo di regolazione 20°C-50°C). La valvola è dotata di by-pass che preleva parte di acqua dal ritorno dell’impianto immettendola nel circuito di mandata in modo da ottenere la temperatura desiderata del fluido. Il circolatore, con attacchi da 1”1/2, può essere di tipo asincrono (non vendibile in UE) oppure elettronico. Il gruppo di rilancio è dotato di due valvole di intercettazione a sfera con termometro incorporato per la lettura istantanea delle temperature di mandata e ritorno (sulla valvola a sfera del ritorno è incorporata la valvola di ritegno). Il gruppo di rilancio può essere ordinato senza circolatore, con circolatore di mandata a destra oppure a sinistra (nel caso di variazione in cantiere si prega di attenersi alle istruzioni di smontaggio della scheda tecnica inclusa nell’imballo); il gruppo viene fornito con il guscio isolante in PPE nero. La fornitura del gruppo comprende la testa termostatica art. 995 connessioni 30×1,5.

Il gruppo di rilancio viene utilizzato per regolare la distribuzione e la temperatura del fluido termovettore in impianti multipiano e/o multizona. Viene installato generalmente in impianti di riscaldamento sottopavimento dopo il separatore idraulico. Il gruppo R002 può essere montato su apposito collettore di distribuzione “andata e ritorno” articolo 785. Il gruppo viene fornito completo di guscio di coibentazione e staffe di fissaggio e colletori di collegamento.

Vantaggi del gruppo:

- Reversibiltà destro/sinistro
- Compatibilità con tutti i collettori con interasse 125 mm. (con guscio Tipo 93)

ELENCO COMPONENTI

Gruppo di rilancio a “punto fisso” completo di:

1. Valvola a sfera DN20 con connessioni G 3/4”F o G 1”M, volantino blu per allacciamento delle tubazioni di ritorno e termometro 0-120°C e valvola di ritegno incorporata.

2. Valvola a sfera DN20 con connessioni G 3/4”F o G 1”M, volantino rosso per allacciamento delle tubazioni di mandata con termometro 0-120°C.

3. Tronchetto in acciaio con estremità filettate G1”1/2M;

4. Circolatore a 3 velocità oppure circolatore elettronico classe energetica “A” con velocità variabile, attacco a bocchettoni G1”1/2 e interasse 130mm.

5. Testa termostatica con sensore a distanza, campo di regolazione 20-50°C (abbinabile al pozzetto ns. art. 87189AD06).

Circolatore con 2 curve a pressione proporzionale - 2 curve a pressione costante - modalità min-max a velocità fissa:

CARATTERISTICHE TECNICHE:

• Marca:Taco
• Modello:ES2 25-70/130
• Interasse tra gli attacchi: 130 mm
• Connessioni:G 1”1/2 M
• Alimentazione elettrica: 230V – 50/60Hz
• Temp. di esercizio:
• T. amb. 30°C = 30 ÷ 95°C
• T. amb. 35°C = 35 ÷ 90°C
• T. amb. 40°C = 40 ÷ 70°C
• Pressione max. di esercizio: 6 bar
• Pressione min. alla bocca aspirante:
• 50°C = 0,3 bar
• 95°C = 1,0 bar
• Max. percentuale di glicole: 30%
• Grado di protezione: IP44
• Classe energetica (EEI): ≤0.21

N.B. FOTO INDICATIVA - CIRCOLATORE codice prodotto Taco ES2 25/60
