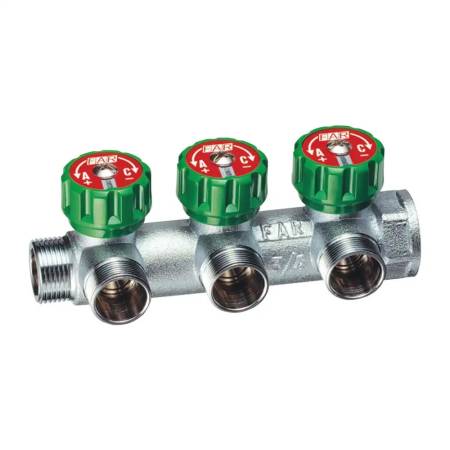

Collettore per riscaldamento a 3 vie da 3/4" Far Multifar con valvola

Collettore per riscaldamento a 3 vie da 3/4" Far Multifar con valvola

Il collettore a 3 uscite per impianti idrici sanitari o di riscaldamento a radiatori, termosifoni FAR Multifar 3850 34 a 3 vie con valvole d'arresto permette attacchi laterali da 3/4 maschio-femmina per tubo rame, plastica e multistrato

Questi collettori MULTIFAR sono in ottone cromato a 3 derivazioni e sono componibili con arresti impiegabili su impianti di raffreddamento, idrici sanitari e su impianti di riscaldamento. Le intercettazioni poste su ogni derivazione permettono di escludere direttamente dalla cassetta d’ispezione le utenze collegate per eventuali interventi, come installazione, manutenzione o sostituzione.

Installati nelle cassette di distribuzione, presentano frontalmente le manopole di comando delle valvole e la vite di regolazione del detentore, permettendo all’utente una comoda manovra

Le valvole d’intercettazione hannio doppio o-ring di tenuta sull’asta, piattello dell’otturatore in gomma e volantino con due dischi serigrafati per identificazione dell’utenza o del circuito. L'interasse è di 45 mm, funziona a temperatura max di esercizio è di 95°C e ad una pressione max di esercizio 10 bar.

Ogni arresto è dotato di volantino con due dischetti serigrafati con cui è possibile identificare l’utenza collegata ad ogni singola derivazione.

• Attacchi intercambiabili per tubo rame, plastica e multistrato
• Attacchi laterali: 3/4” maschio-femmina

Il collettore riscaldamento come funziona? Ecco alcuni esempi d'installazione

Funzionamento su un impianto sanitario: Nell’esempio viene riportata una classica installazione con collegamento di varie utenze per un impianto sanitario.

Funzionamento su un impianto di riscaldamento: L’impiego nell’impianto di riscaldamento dei collettori multifar con detentori incorporati sul ritorno, consente di bilanciare ogni singolo circuito che va ai radiatori.
